電除塵器的四大故障及部分消除措施

電除塵器設備(本體、電源)質量、現場安裝質量、用戶的運行維護水平是電除塵器發生故障的主要因素。電除塵器故障將影響電除塵器的優質高效運行，不僅會降低除塵效率，影響環保排放達標，而且還可能影響用戶的生產或造成更大的設備事故。

電除塵器設備的故障往往體現在設備本體的故障現象和運行參數的表現。因此通過各種現象及時找到電除塵器故障部位，并作出準確的原因分析和處理方法，是避免發生嚴重影響的關鍵步驟。

1 “四大故障”

電除塵器在實際運行中，好常見的故障為陰極線斷線、振打錘脫落、灰斗堵灰、絕緣子開裂，這被稱為電除塵器常見的“四大故障”，如果能防止“四大故障”的發生，則電除塵器運行的可靠性就會大大提高。

對于“四大故障”，國內主要環保設備廠家在多個方面均采取了一些措施，以消除故障或把出現故障的幾率降到低。

2 應對措施

1提高陰極線使用壽命措施

陰極線大致可分為芒刺類與非芒刺類兩類。以管形芒刺線與螺旋線為例，管形芒刺線的支撐主體強度大，剛性好，正常運行中一般不會斷裂;同時在芒刺線的連接兩端設置了專用保護套，以避免安裝螺栓脫落后的掉線故障。

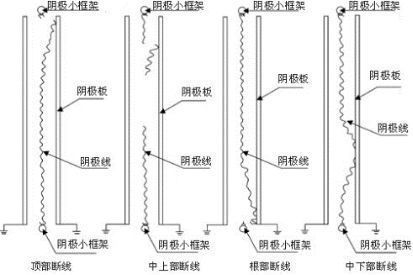

螺旋線采用特殊材質工藝制造，具有合適的張緊力，在規范安裝的前提下一般不會產生斷線，脫鉤等現象。下圖就展現了螺旋線在不規范安裝的前提下，運行時容易出現的斷線問題。

圖1 以螺旋線為例斷線示意圖

2提高振打錘使用壽命措施

振打錘是決定電除塵器清灰效果的重要組成部分。在其他條件都符合振打要求的情況下，如果振打錘的使用壽命長，使用廠家則不必?fù)?dān)心經常更換振打錘的問題。

無論陰極振打還是陽極振打，無論是何種形式的振打錘，如下圖中的兩種振打錘型式均可用于陰極振打和陽極振打。但對于錘頭的重量，需根據振打部位受力大小進行設計。振打錘均需采用合理的結構設計來保證其壽命。振打錘也應采用結實耐用的材質來制作，保證其壽命。

圖2 不同振打錘形式

3防止灰斗堵灰措施

1)灰斗傾角大于物料安息角，且在轉角處設置圓弧板，消除死角。

2)良好的灰斗保溫及輔助卸灰設施均有利于順利卸灰。

某些煙氣粉塵具有較大黏性，為了保證灰斗卸灰順暢，在灰斗設計中要考慮較大的卸灰角度，并在灰斗四角設置圓弧板，防止灰斗結灰起拱;更重要的在于灰斗的良好保溫，充分保證灰斗中積灰溫度在煙氣露點以上20℃左右，防止灰塵結露黏結而發生堵灰現象。

灰斗保溫用加熱一般采用下面兩種方法：

一是設計時把灰斗下部約1/3左右的小灰斗安裝電加熱設備，利用空氣介質進行熱傳導;

二是小灰斗外表面敷設盤管進行蒸汽加熱。兩者均具有良好的加熱效果，能保持灰斗積灰溫度在露點溫度以上20℃左右。為了確保灰斗出口處卸灰順暢，可再增設氣化裝置。

安裝時也應注意與灰接觸部分焊接的氣密性，保證灰的順暢流動。

圖3 灰斗電加熱

圖4 灰斗蒸汽加熱

圖5 氣化板

04防止絕緣子結灰產生爬電擊穿

如果陰極傳動瓷軸、吊掛瓷套與電場連通，陰極振打和陰極吊掛絕緣子暴露在電場內，具有黏性的粉塵會黏附在絕緣子表面而產生爬電擊穿現象，為此，在設計時考慮在陰極傳動和陰極吊掛絕緣子室內設置電加熱器，通過電除塵運行負壓，產生適量熱風，對絕緣子表面進行吹掃，使絕緣子表面保持潔凈，從而使電除塵器運行更加安全可靠。

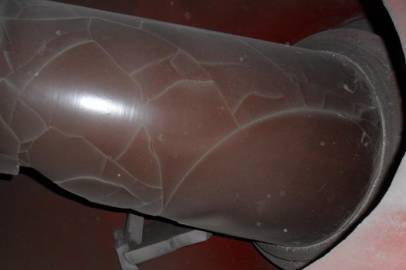

圖6 吊掛瓷套擊穿損壞

延伸閱讀——電除塵器基本術語

有效流通面積 effective cross-sectional area

電場有效寬度與電場有效高度的乘積。

煙氣通道 gas passage

相鄰兩排陽極板所形成的通道。

集塵面積(有效) collecting area (effective)

有電場效應的陽極板的投影面積的總和，數值上等于電場有效長度、電場有效高度與2倍煙氣通道數的總乘積。

比集塵面積 specific collecting area

單位流量的煙氣所分配到的集塵面積，數值上等于集塵面積與煙氣流量之比，單位為m2/(m3/s)。

粉塵驅進速度 dust drift velocity

荷電粉塵在電場力作用下向陽極板表面運動的速度，它是對電除塵器性能進行比較和評價的重要參數，也是電除塵器設計的關鍵數據。

粉塵比電阻 dust resistivity

是衡量粉塵導電性能的指標，它對電除塵器性能的影響好為突出。粉塵的比電阻在數值上等于單位面積的粉塵在單位厚度時的電阻值，單位為Ω˙Cm。

灰斗容量 hopper capacity

從陽極系統以下0.3m處平面到灰斗出口法蘭間測得的所有灰斗的總?cè)萘俊?br/>
