DMCC型倉頂脈沖袋式除塵器，按倉頂工作要求設計簡化了結構，氣體處理能量大，凈化效果好，性能穩定，運行可靠的特點。與機械振動式倉頂除塵器相比，還具有濾袋使用壽命 長，無機械運動磨損件等特點。適宜布置在各種粉料貯存庫的頂部，用于捕集各種細小干燥的 非纖維粉塵。是筒庫除塵的常用設備。

1.倉頂脈沖袋式除塵器的結構

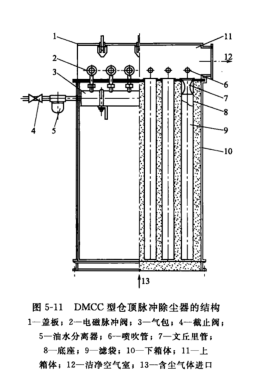

DMCC型倉頂脈沖除塵器的基本結構見圖5-11。倉頂脈沖除塵器由以下幾個部分組 成：①上箱體，包括蓋板、排氣口等組成；②下箱體，包括機架、濾袋組件等；③清灰 系統，包括電磁脈沖閥、脈沖發生器等。

2.工作原理

含塵空氣由除塵器底下進入除塵箱體 中，顆粒較粗的粉塵靠其自身重力向下沉 降，落人灰倉，細小粉塵通過各種效應被吸 附在濾袋外壁，經濾袋過濾后的凈化空氣通 過文丘里管進人上箱體從出氣口排出，被吸 附在濾袋外壁的粉塵，隨著時間的增長，越 積越厚，除塵器阻力逐漸上升，處理的氣體 董不斷減少。為了使除塵器經常保持有效的 工作狀態，使壓力損失保持在一定的范圍 內，就需要清除吸附在袋壁外面的積灰。

清灰過程是由控制儀按規定要求對各 個電磁脈沖閥發出指令，依次打開閥門，

順序向各組濾袋內噴吹髙壓空氣，于是，

氣包內壓縮空氣經由噴吹管的孔眼穿過文 丘里管進人濾袋（稱一次風），而當噴吹 的高速氣流通過文丘里管-引射器的一剎那，數倍于一次風的周圍空氣被誘導同時進入袋 內（稱二次風）。由于這一、二次風形成的一股與過濾氣流相反的強有力逆向氣流射人袋 內，使濾袋在一瞬間急劇實現收縮一膨脹一收縮，以及氣流的反向作用，遂將吸附在袋 壁外面的粉塵淸除下來。由于清灰時向袋內噴吹的髙壓空氣是在幾組濾袋間依次進行的， 并不切斷需要處理的含塵空氣，所以在清灰過程中，除塵器的壓力損失和被處理的含塵 氣體量都幾乎不變，這一點就是脈沖袋式除塵器的先進性之一。

3.主要技術參數和外形

DMCC型脈沖袋式倉頂除塵器其主要技術參數見表5-11。在選型時應注意人口的粉 塵濃度。在技術性能上，透過濾袋的氣流速度（即過濾風速）與氣體的含塵濃度成反比。 因此，在確定過濾面積時，還須滿足濾袋的聚（積）塵能力（即兩次清灰期間濾袋單位 面積上大允許積塵數量）。一般來講，聚（積）塵能力不大于400g/m2，也可以按下式 計算，即

聚（積)塵能力=人口氣體含塵濃度X過濾風速X兩次淸灰間隔時間

計算結果如超過聚（積）塵能力，應調整過濾風速，增加過濾面積。

DMCC型脈沖袋式倉頂除塵器設備安裝外形見圖5-12。

DMCC型脈沖袋式倉頂除塵器外形尺寸見表5-12。

?
