基本設計條件包括設計原則、設計程序、設計要點和設計內容等內容。

一、設計原則

袋式除塵器的設備設計是根據使用要求和提供的原始參數來確定除塵器的主要參數和各部 分結構。設計時必須從工藝、設備、電氣、制作、安裝以及已有的生產實踐等因素綜合考慮。 設計使用于任何工業的袋式除塵器在技術上應考慮下列幾點。

(1)遵照國家規定的相關排放標準、室內衛生標準和實際可能，來確定所要求的除塵效率 和排放濃度。

(2)根據粉塵的特點（粉塵含量、粒度、黏度等）確定煙氣在除塵器內的流速、所需的過 濾面積、濾料和除塵器淸灰方式。

(3)根據煙氣的特性（溫度、濕度、露點、壓力等）確定設備的除塵器結構型式、材料選 擇以及輸排灰等主要措施。

(4)根據電氣控制和安全生產的要求，確定除塵器中所有內部構件之間的距離，并使其距 離始終保持符合氣體流動規律的要求。

(5)設備的結構、主要部件必須考慮到制造、運輸和現場施工的可能性，大型袋式除塵器 要有解體方案，對主要部件必須明確提出主要技術要求和施工安裝程序，確保施工安裝質量。

(6)在滿足工藝生產使用的條件下，除塵器所需單位煙氣量的設備投資應盡量少，運行費 用低，節約能源，輔助設備及相對有關工藝配置應保證除塵器主體設備運轉可靠，配置合理， 維護方便。

二、設計條件分析

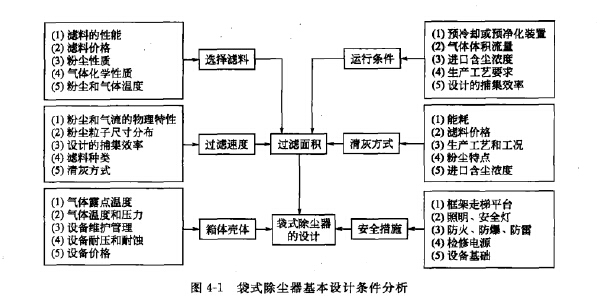

設計條件分析可參照圖4-1進行。

三、設計要點

1.設計依據

袋式除塵器的設計依據主要是國家和地方的有關標準以及用戶與設計者之間的合同文件。 在合同文件中應包括除塵器規格大小、裝備水平、技術指標、質童保證、使用年限、備品備 件、技術服務等項內容。

2.設計原始參數

袋式除塵器工藝設計計算所需的原始參數主要包括：煙氣性質、粉塵性質和氣象地質條件三部分。

(1)煙氣性質

①需凈化的煙氣量及大煙氣量（mVh)?

②進出除塵器的煙氣溫度及溫度波動范圍CO);

③進出除塵器的煙氣大壓力（Pa〉>

④煙氣成分的體積分數（％);對電廠要明確煙氣含氧量（％);

⑤煙氣的濕度，通常用煙氣露點值表示I

⑥煙氣進人除塵器的一般及大含塵濃度（g/m3)>

⑦煙氣從除塵器排出要求的終含塵濃度（mg/m3>。

(2)粉塵性質

①粉塵成分的質量分數（％)?

②粉塵常溫和操作溫度時的比電阻

③粉塵粒度組成質量分數或粒徑分散度（％);

④粉塵的堆積密度（kg/ir^h

⑤粉塵的自然安息角和黏性；

⑥粉塵的化學組成和粉塵的磨損性>

⑦用于發電廠鍋爐尾部的袋式除塵器，特別要提供燃煤含硫量；用于煤粉制備系統的除 塵器要提供煤粉的組成。

(3)氣象地質條件

①高、低及年平均氣溫（10)?

②地區大風速（m/s);

③風載荷、雪載荷

④設備安裝的海拔高度及各髙度的風壓力（kPa)?

⑤地震烈度（度)f

⑥相對濕度（％)。

3.技術文件

設備設計方有必要向用戶提供如下技術文件：

(1)集氣吸塵罩技術設計案例I

(2)通風除塵系統技術設計資質、案例；

(3)除塵器本體設計資質、案例；

(4)除塵器淸灰設計方案>

(5)除塵器入風口箱體及出風口氣流分布模擬試驗結果或數值模擬資料；

(6)現場實測粉塵化學性質測試報告；

(7)現場實測粉塵濃度測試報告>

(8)現場實測煙氣溫度、相對濕度、壓力測試報告；

(9)現場實測粉塵顆粒粒徑分布測試報告>

(10)給定合理的處理風童設計可行性報告。

4.設計內容

(1)基本數據基本數據是指基本參數、主要尺寸、總的設計數據和原則、初步的設備 表、載荷值以及進行基本設計所必需的其他參數和條件等。

基本數據用于建立設備的基本概念、項目的范圍以及工業介質的輸人、輸出.

例如，基本數據可為參考項目的總布置圖、數據表、能源介質耗量、設計界面等。

基本數據還包括應用由設備使用方提供的與現有車間的布置、設備、公輔、電源等級、環 保和建筑物有關的資料；由設備制造方提供的有關設備的參數資料和參考圖。

(2)基本設計基本設計的目的是確定除塵設備的結構，并確定與質量和產量相關的重要 設計數據。

基本設計是指基本的數據、含主要尺寸的初步裝配圖、系統圖、布置圖、示意圖、設備構 成以及必要的計算?；驹O計還應包括參考功能描述、初步的用電設備和部件清單、參考資料 以及標準和通用件的含技術數據的樣本?；驹O計應當使有設計資質的有經驗的設計制造公司 在各自的技術領域開展詳細設計，以完成主體設備和整套裝置?；驹O計還包括部件參考圖及 使用材料的參考淸單^

參考資料和參考圖應與設備相當或類似的同類型設備的參考資料和參考圖。

(3)詳細設計詳細設計包括與施工和制造相關的終的設計。

設備的詳細設計包括所有必要的計算、布置圖、制造詳圖、材料淸單、相關的標準和樣 本、消耗件和備品備件清單，以及設備組裝、檢驗、安裝、操作和維護的說明。

詳細設計應能使有設計資質、有經驗的公司完成設備制造和設備組裝，同時詳細設計也能 使有資質、有經驗的技術人員開展整套設備的機械、土建、電氣和其他相關專業的設計、施工 及安裝工作。
