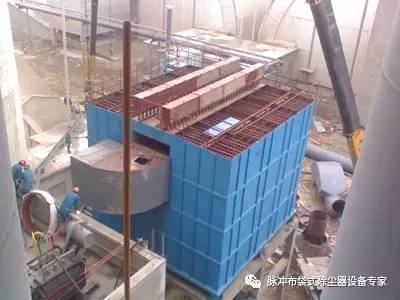

鍋爐脈沖?布袋除塵器?是一種處理風量大，過濾風速高，消灰效果好、運行可靠的單元組合式除塵設備。廣泛應用于電力、冶金、建材、化工等行業的鍋爐、爐窯、垃圾焚燒的煙氣除塵及物料回收。

　　 含塵氣體由導流管進入各單元灰斗，在灰斗導流系統的引導下大顆粒粉塵分離后直接落入灰斗，其余粉塵隨氣流進入中箱體過濾區，過濾后的清凈氣體透過濾袋，經上箱體、提升閥、?match?排風管排出。隨著過濾的進行，當濾袋表面粉塵聚集達到一定量時，由清灰控??match??制裝置按設定的程序關閉提升閥，打開電磁脈沖閥噴吹，抖落濾袋上的粉塵，落入灰斗經卸灰閥排出。
　　該系列除塵器設有旁路煙道，當鍋爐(或焚燒爐)啟動時，開啟旁路煙道，以防止點火時投油燃燒不好，油粘在濾袋上，遇明火將除塵布??match??袋燒毀。當鍋爐發生事故排煙溫度超過濾袋允許溫度時，開啟旁路。
　　該系列除塵器還設有檢漏裝置，由多個探頭(每倉室1個)，1臺濁度儀組成，根據煙的濁度判斷濾袋是否泄漏；同時在灰斗設有空氣炮。

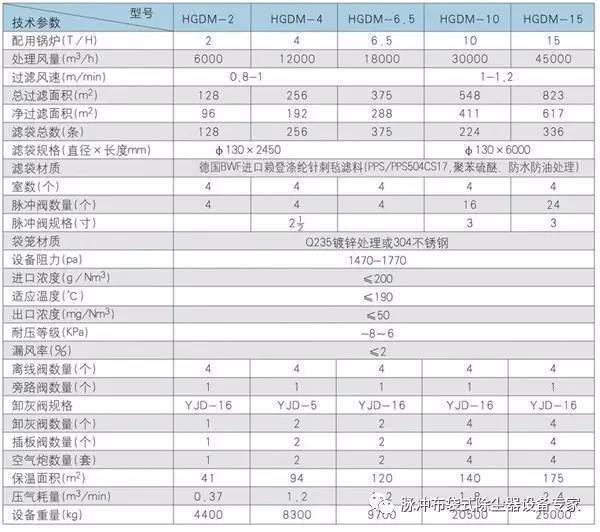

　　 HGDM系列鍋爐脈沖袋式除塵器由箱體組裝、濾袋總成、導流裝置、脈沖噴吹系統、出灰系統、控制系統，離線保護系統等組成。
　　 1、箱體部分:由上箱體(凈風室)、中箱體(過濾室)、下箱體(灰斗)、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫、彩色面板等組成。
　　 2?match?、濾袋總成:濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安裝和更換方便，并能有效延長濾袋的使用壽命。濾袋規格為：φ130x2450mm、φ130x6000??match??mm、φ160x6000mm三種，采用聚苯硫醚針刺氈(進口PPS／PPS504CSl7，防水防油處理)。
　　 3、導流裝置：采用國際上好先進的進風方式，設計獨特的煙氣分配裝置，不但能有效分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體沖刷濾袋，進一步提高除塵效率，提高濾袋的使用壽命。
　　 4、脈沖噴吹系統：反沖聯箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。HGDM-5.6以下規格為整箱清灰，其余規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈沖反吹清灰一次，定時啟動一次電磁閥，將脈沖反吹壓縮空氣噴入濾袋內進行清灰。
　　 5、出灰系統:由電振動器(空氣炮)、電加熱器、灰位指示器組成、電振動器(空氣炮)確保灰塵具有好的流動性。?match?
　　 6、控制系統:主要由脈沖噴吹控制儀、HMC電腦控制柜、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。
　　 7、離線保護系統：主要由旁路閥、緊急噴水系統、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈沖控制儀、濾袋檢漏裝置等組成。煙氣溫度過高或鍋爐尾部復燃時噴水處理，以免燒壞濾袋。在凈氣室設有由差壓儀等組成的濾袋檢漏裝置，以便濾袋損壞時及時報警。由于大噸位鍋爐點火及低負荷時需要噴灑燃油，將產生大量的含油氣體，此煙氣直接進入除塵器，將造成濾袋布粉層板結，使系統阻力增高，影響正常運行。系統增設旁路管道，使噴油瞬間含油氣體經旁路管道排放，從而有效地保護濾袋。

　　 1、除塵器進口法蘭以內由我公司設計供貨，并帶配法蘭。
　　 2、除塵器支腳、底板以上由我公司設計供貨，采用土建式、無支腿。
　　 3、除塵器輸灰設備一般由我公司設計供貨，特殊情況由除塵器系統工藝設計定。
　　 4、除塵器本體防雷接地，照明由我公司設計，由用戶承擔。
　　 5、本體及過濾系統：本體、濾袋、籠架、離線閥、手動切換閥。
　　 6、清灰系統：電磁脈沖閥、脈沖控制儀、噴吹系統。
　　 7、卸灰系統：清堵空氣炮、卸灰閥、插板閥、灰斗加熱系統。
　　 8、保護系統：旁路閥、檢漏裝置。
　　 9、控制系統：差壓計、測溫儀、料位計、主控柜、現場控制柜。
