5. 2. 1技術特性

擴散式旋風除塵器適用于捕集干燥的、非纖維性的顆粒狀粉塵，特別適用于捕集5? l<Vm以下的顆粒狀粉塵。

擴散式旋風除塵器的主要特點是筒身呈倒圓錐體，因而減少了 含塵氣體自筒身中心短路到出口處的可能性。另一特點是裝有倒圓 錐形的反射屏，防止兩次氣流將巳經分離下來的粉塵重新卷起，被 上升氣流帶出，因此能捕集較細顆粒粉塵和提高除塵效率。

反射屏的結構能提髙除塵效率，以四飛粉為試樣，在進口氣速 為21 m/s,進口氣體含塵濃度為50g/ni3時，無反射屏的除塵效率 僅81%?86%,采用60°反射屏?xí)r，除塵效率為93%?反射 屏頂部的透氣孔直徑，以取0.05倍的筒體直徑時除塵效率佳。 反射屏的壓力損失為150Fa?

XLK型擴散式旋鳳除塵器的處理氣量和應力損失按下式計算：

Q=3600^Fj

單個除塵器處理氣量，mVh； -進口氣速，m/s?

-進口截面積，m2;

單個旋風除塵器的壓力損失，Pa; -空氣密度，kW;

阻力系數，t為
擴散式旋風除塵器的除塵效率，隨著直徑的增大而下降，以98%通過325目的滑石粉 為試樣，在壓力降lOOOPa時，始00mm直徑的除塵效率約95%,打00mm直徑的除塵效率 約 90%.

5.2.2規格系列

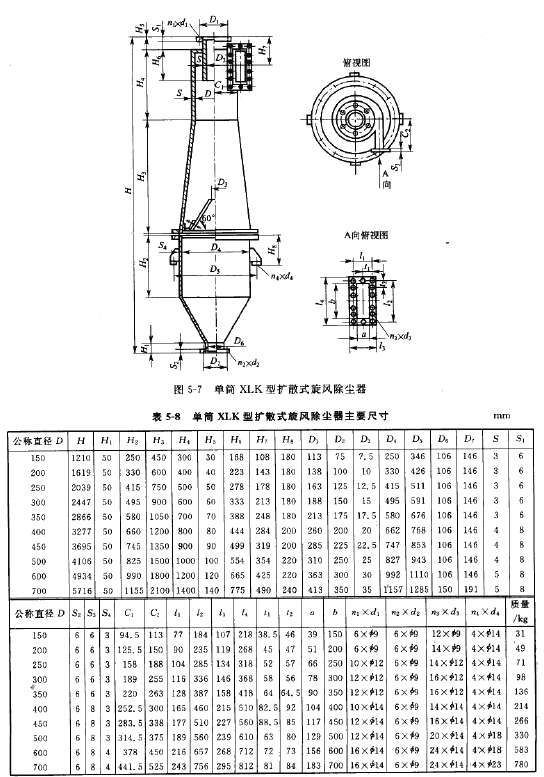

(1)單筒XLK型擴散式旋風除塵器

單筒XLK型擴散式旋風除塵器有直徑為纟150?700mm等10種規格fl進氣口結構形式 分左旋轉和右旋轉方向。 .

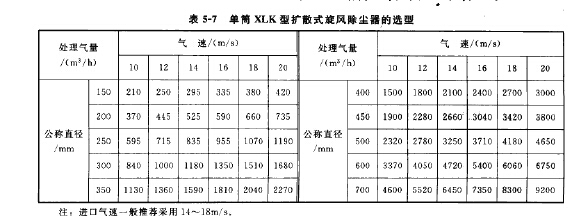

單筒XLK型擴散式旋風除塵器的選型見表5^7，結構尺寸見圖5'7和表5-8。

(2)雙筒XLK型擴散式旋風除塵器

雙筒XLK型擴散式旋風除塵器是由兩個旋風筒組成，規格有直徑為彡300?700imn共5 個。排氣口使用兩種結構：集氣帽A和匯氣管86排氣口的風速取12?16m/Sfl 雙筒XLK型擴散式旋風除塵器的結構尺寸見圖5-8和表H

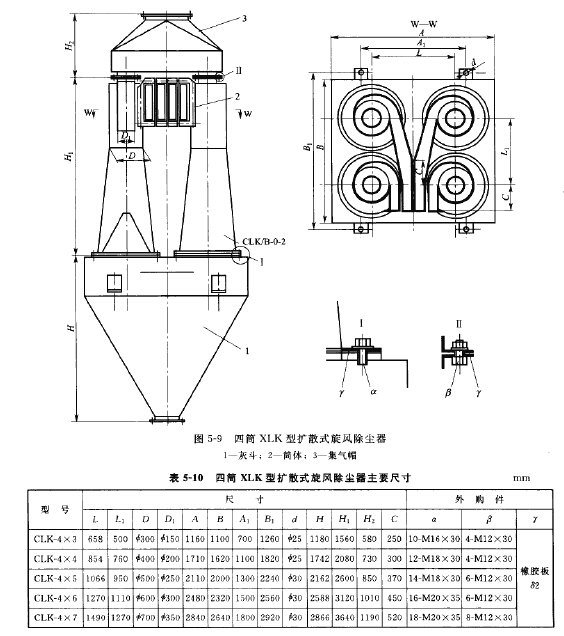

(3)四筒XLK型擴散式旋風除塵器

四簡XLK型擴散式旋風除塵器由四個旋風筒組成，有直徑為婦00?700mm共5個規格。排氣口是一種集氣帽結構。排氣口的風速取12?16tn/%

四簡XLK型擴散式旋風除塵器的結構尺寸見圖5-9和表5-1(^

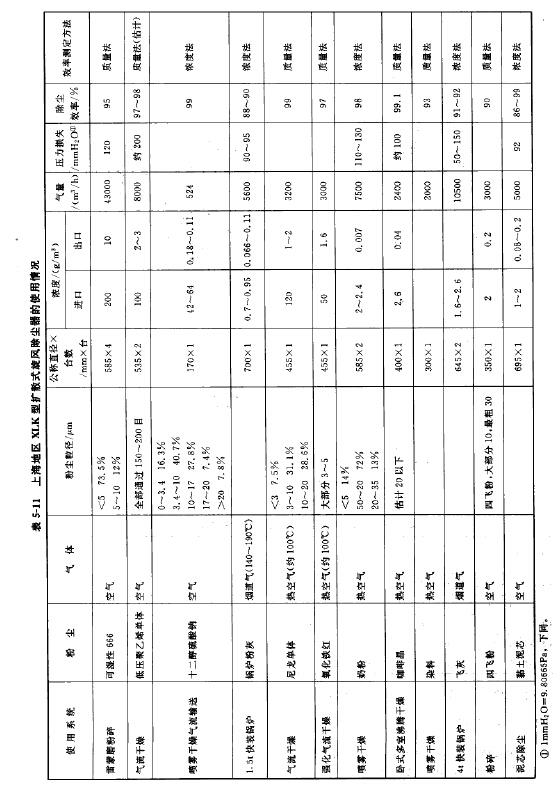

上海地區XLK型擴散式旋風除塵器的使用情況見表5-11。

5.2.3選型計算

已知處理氣量C?=5000m3/h，空氣密度p=1.2kg/m3，允許壓力損失A/>=1500Pa,要 求選用XLK型擴散式旋風除塵器。

又

式中
iijX3600 16,5X3600 Fj =ab

矩形進氣管寬度，a = lD (D為筒體直徑）；

矩形進氣管長度，6 = 0. 26DS

Fj=lDX0. 26D=0. 26D2=0. 084 Cn D=0t 57 Cm)
Q=^FiX3600 故 Fj
5000
査表5-7，選用直徑為衂00mm的單簡XLK型擴散式旋風除塵器。 此時，實際進口氣速為
5000
15 (m/s)
3600 0.26X0.62

如選用雙筒XLK型擴散式旋風除塵器，則每個除塵器的處理氣量為2500m3/h，用上述方 法進行計算得D=400mm，査表5-9,選用直徑為扣OOimn的雙筒XLK型擴散式旋風除塵器。
