立式濾筒式除塵器采用了折疊式結構形式，濾料采用微孔薄膜復合濾料，因而具有獨特的 技術性能及運行可靠等優點，適合物料回收除塵及空氣過濾之用。立式除塵器的濾筒有斜插 (LW型）和直插（LL型）兩種安裝方式。形成L系列產品。

1.主要特點

(1) L系列濾筒除塵器，由單元體（箱體）1?8只組成，可根據具體要求靈活地任意組 合，單元體本身就是一臺完整的除塵器，可以單獨使用。

(2) L系列濾筒除塵器配備有多種規格（過濾面積）和不同濾料，適用于不同粉塵性質、 溫度、含塵濃度0.5?5.0g/m3的氣體除塵或空氣過濾，除塵效率達99. 99%。

(3) L系列濾筒除塵器配備有多種安裝結構形式，可根據實際情況選用。

(4)濾料采用微孔薄膜復合濾料，實現了表面過濾，清灰容易，阻力小，具有運行穩定性 及技術可辟性。

2.工作原理

除塵器一般為負壓運行，含塵氣體由進風口進人箱體，在濾筒內負壓的作用下，氣體從筒 外透過濾料進人筒內，氣體中的粉塵被過濾在濾料表面，干凈氣體進入淸潔室從出風口排出。 當粉塵在濾料表面上越積越多，阻力就越來越大，達到設定值時（也可時間設定），脈沖閥打 開，壓縮空氣直接吹向?yàn)V筒中心，對濾筒進行順序脈沖清灰，恢復低阻運行。

3.濾筒的規格性能

濾筒的規格性能見表6-31。

4.除塵器單室性能參數

濾筒在除塵室的布置方式為斜插（LW)式布置時性能見表6-32，直插（LL)式布置時性 能見表6-33。

5.除塵器外形尺寸

LW式除塵器外形尺寸見圖6-37。

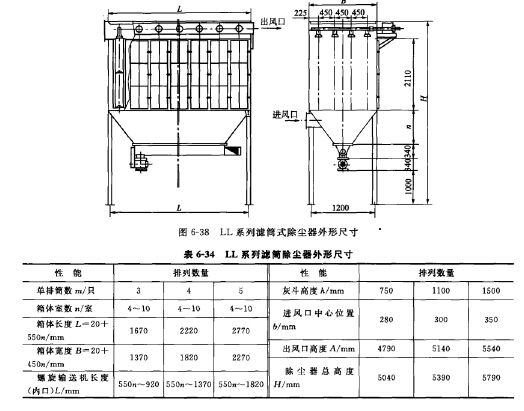

LL系列濾筒式除塵器主要外形尺寸及安裝尺寸見圖6-38和表6-34。
