前面我們講了常規的電磁閥種類：

1、直角式電磁脈沖閥:閥體進出口成直角,直接受電信號控制的膜片閥

2、直通式電磁脈沖閥:閥體進出口成180度,直接受電信號控制的膜片閥

3、淹沒式電磁脈沖閥:閥體進氣口淹沒在氣包內,直接受電信號控制的膜片閥

今天來把他們的鏈接圖紙給大家分享下，通過圖紙大家就更加容易的理解為什么叫直角式，直通式，淹沒式。

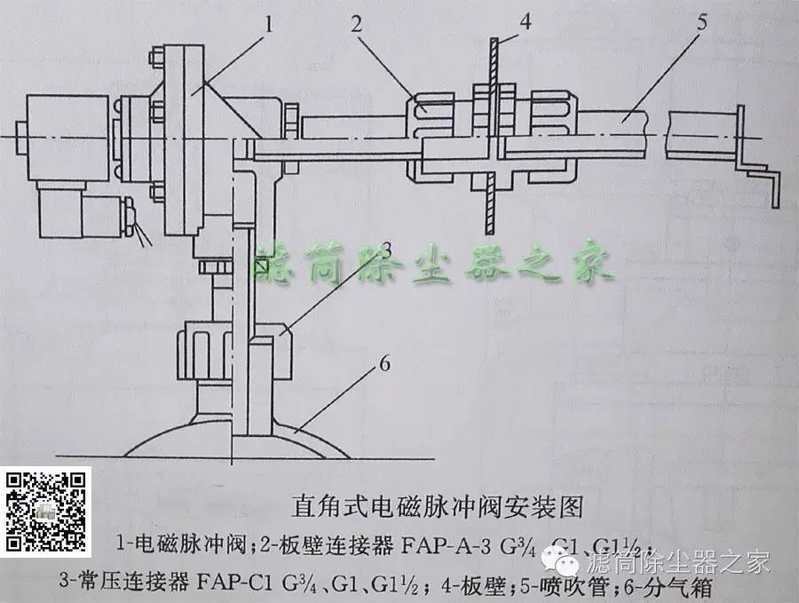

1、直角式電磁閥的安裝示意圖

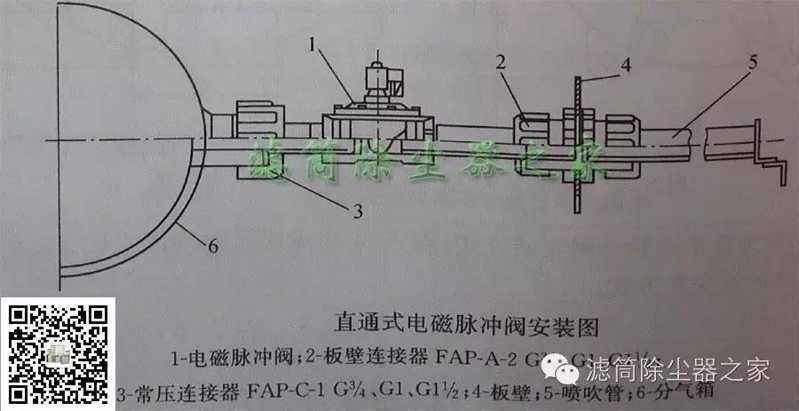

2、直通式電磁閥的安裝示意圖

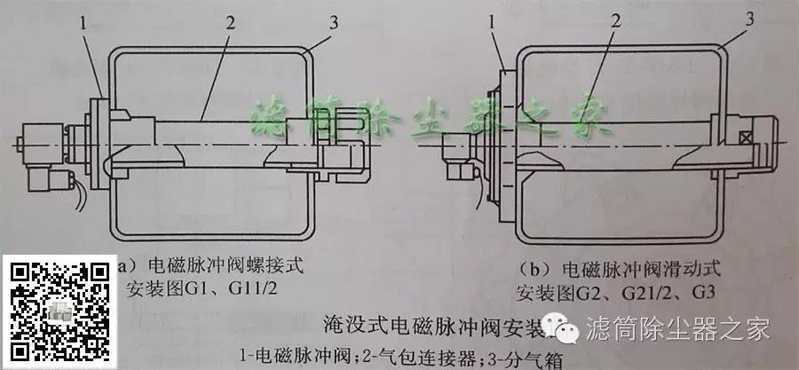

3、淹沒式電磁閥的安裝示意圖

想了解更多濾筒除塵器相關咨詢就關注我們吧。
