詳解布袋除塵器的工作原理

工作原理

含塵氣體由灰斗上部進風口進入后，在擋風板的作用下，氣流向上流動，流速降低，部分大顆粒粉塵由于慣性力的作用被分離出來落入灰斗。含塵氣體進入中箱體經濾袋的過濾凈化，粉塵被阻留在濾袋的外表面，凈化后的氣體經濾袋口進入上箱體，由出風口排出。

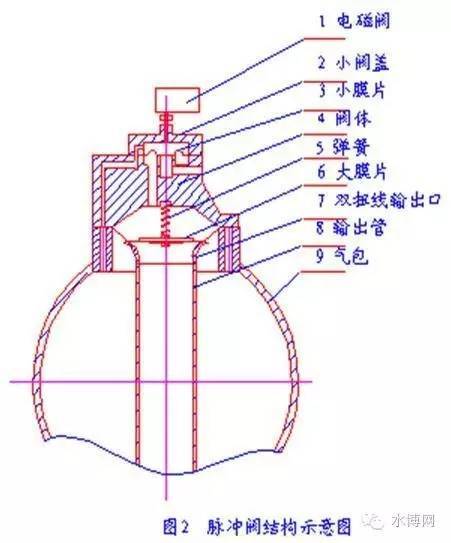

隨著濾袋表面粉塵不斷增加，除塵器進出口壓差也隨之上升。當除塵器阻力達到設定值時，控制系統發出清灰指令，清灰系統開始工作。首先電磁閥接到信號后立即開啟，使小膜片上部氣室的壓縮空氣被排放，由于小膜片兩端受力的改變，使被小膜片關閉的排氣通道開啟，大膜片上部氣室的壓縮空氣由此通道排出，大膜片兩端受力改變，使大膜片動作，將關閉的輸出口打開，氣包內的壓縮空氣經由輸出管和噴吹管噴入袋內，實現清灰。當控制信號停止后，電磁閥關閉，小膜片、大膜片相繼復位，噴吹停止。

脈沖閥是脈沖袋式除塵器關鍵部件，其使用壽命是用戶好為關心的問題。

Part 2

清灰比較

清灰方式是決定袋式除塵器性能的一個重要因素。以清灰方式對袋式除塵器進行分類，基本型式主要有：機械振打清灰方式、反吹清灰方式反吹、振打聯合清灰方式、脈動反吹清灰方式、脈沖噴吹清灰方式。低壓脈沖袋式除塵器屬于脈沖噴吹清灰方式。

>>>>

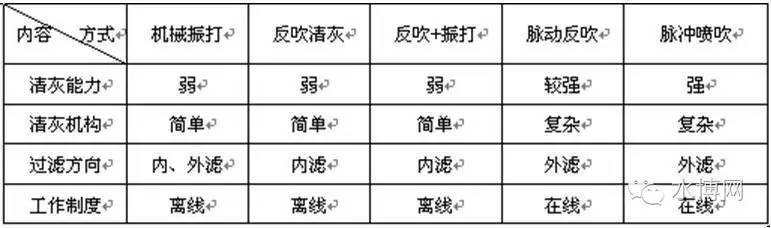

以下是幾種清灰方式的對比：

Part 3

技術特點

⑴ 采用淹沒式脈沖閥，啟閉迅速，自身阻力小，對于 6 米 ～ 8 米 長的濾袋，噴吹壓力僅 0.15 ～ 0.3MPa ，就能獲得良好的清灰效果。

⑵ 清灰能力強。清灰時濾袋表面獲得的加速度遠遠大于其它類型的袋式除塵器，清灰均勻，效果好。

⑶ 過濾負荷高。因有強力清灰的保障，即使除塵器在較高的過濾風速下運行，其阻力也不會過高，一般為 1200 ～ 1500Pa ，與反吹風除塵器相比，同等過濾面積，脈沖袋式除塵器有更大的處理風量。

⑷ 檢查和更換濾袋方便。濾袋的安裝和換袋方便，無需綁扎。操作人員無需進入箱體內部，操作環境好。

⑸ 設備造價低。由于過濾負荷高，處理相同煙氣量所需過濾面積小于反吹風袋式除塵器，因而設備緊湊，占地面積小。

⑹ 先進的控制技術。以 PLC 可編程控制器為主機的控制系統對除塵器清灰、進口煙氣溫度、清灰壓力等運行參數進行實時控制，功能齊全，穩定可靠。

Part 4

技術性能

低壓脈沖袋式除塵器技術性能主要體現在處理風量、出口含塵濃度、設備阻力及濾袋的使用壽命等幾個方面。

>>>>

⑴ 處理風量

低壓脈沖袋式除塵器能處理較大風量的粉塵從而減少過濾面積，使設備小型化，節省投資。在滿足除塵對象的情況下，可根據清灰方式、粉塵性質、濾袋材質等確定適宜的過濾風速。

>>>>

⑵ 出口含塵濃度

低壓脈沖袋式除塵器具有較高的除塵效率，出口含塵濃度完全能滿足國家規定的排放標準，甚至可達到 10mg/m 3 以下。

>>>>

⑶ 設備阻力

除塵器的阻力 ΔP 是與風機的功率成正比，這是與風機能耗有直接關系的指標，涉及除塵系統的運行費用問題。除塵器的阻力與裝置結構、濾料種類、粉塵性質、清灰方式、過濾風速、氣體溫度、濕度等諸多因素有關。

低壓脈沖袋式除塵器將除塵器阻力控制在 1200 ～ 1500 Pa 范圍之內。保證從濾布上迅速、均勻地清掉沉積的粉塵，并且不損傷濾袋和消耗較少的動力。

>>>>

除塵器阻力由三部份組成：

ΔP=ΔP 1 +ΔP 2 +ΔP 3

其中： ΔP 1 —— 機械阻力

ΔP 2 —— 濾布的阻力

ΔP 3 —— 粉塵層的阻力

>>>>

⑷ 濾袋的使用壽命

濾袋的壽命與其材質、煙氣溫度、成分、酸露點、粉塵性質等因素有關，同時也受到過濾風速、入口粉塵濃度、清灰頻率和管理維護的影響。因此對于一個除塵設備來說，國能潔達與浙江潔達正確選擇過濾風速和濾袋材質、清灰方式等重要參數，保證濾袋使用壽命。

Part 5

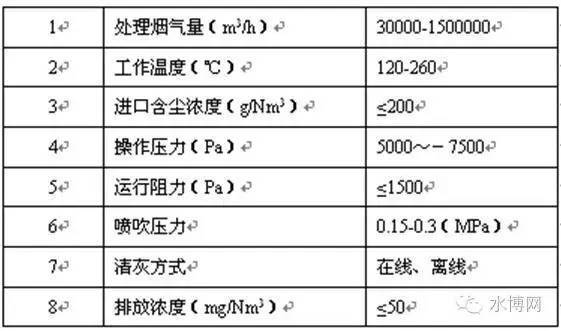

技術指標
